計量箱結構性能:
1.計量箱包括進線配電單元、計量單元、電氣保護與控制單元、防竊電單元(可選),依據相應功能進行相應成套配置(見表1.1.1、表1.1.2);
2.直接接入式單表位計量箱一般由進線隔離開關(可選)、電能表接插件、采集器II(可選)、出線斷路器及電氣連接系統組成;電能表接插件與導線連接采用壓接方式;
3.直接接入式多表位計量箱一般由塑殼斷路器、母排、端子排、電能表接插件及采集器(可選)、出線斷路器組等組成;
4.計量箱:進線開關至電能表接插件之間,配電(分線)箱至各計量箱之間,電氣連接方式可采用放射式、樹干式或混合式,見圖1:放射式連接采用BV布導線,電能表進出回路分槽布線(左進右出),與接插件連接宜采用線鼻螺紋連接方式;樹干式連接(電能表進線回路)可采用紫銅母排、BV(R)總線或其組合,與接插件的連接宜采用直接螺紋連接方式,電能表出線回路采用BV布導線,線槽內敷設,與接插件的連接宜采用線鼻螺紋連接方式;

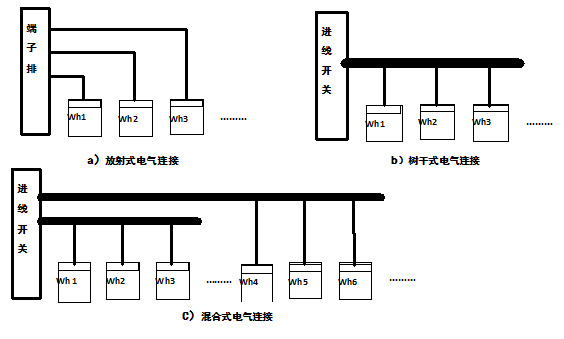

圖1 計量箱電氣連接方式示意圖
5.表位數大于4時,單相電能表計量箱電源接入宜采用三相接入方式,對每相應均勻分配表位數:以3排方式排列的電能表從下(排)至上(排)分別接A相、B相、C相;以2排方式排列的電能表,下排電能表接A相、B相,上排電能表接C相、B相(B相接最右端電能表);
6.為三相電能表計量箱且采用樹干式連接時,箱內線槽母排相序按近、中、遠(下、中、上)排列;
7.進線室、配電(分線)箱應分別設置N、PE接線端子排及RS485連接用UK端子排,配有I型采集器時還應設置電纜屏蔽層壓接排(或金屬抱箍)并與PE端子排相連接;N、PE接線端子排應有與進線開關相同規格的連接螺栓;進線總開關下樁頭應連接分線端子排或總線母排;所有端子排應預留備用接線孔;進線總開關上樁頭根據用戶需求配備過渡連接銅排(附件);外露母排、端子排應進行表面防銹工藝處理并有相應的絕緣保護;
8.出戶接線方式應為單相三線制或三相五線制,出線室具有相應PE端子排;出線方式為上出或下出,上出線時接線端(出線室)在計量室上方,下出線時接線端(出線室)在計量室下方;
9.線槽型式應為強弱電分隔式線槽,線槽內分設布電線、RS485線、外置費控開關控制線,且分隔明晰,線槽蓋板應有防脫落措施;
10.RS485導線連接采用菊花鏈路鏈接方式,連接點采用冷壓端子或水晶頭插件引出,插件與相應RS485插座兼容,鏈接末端與RS485總線連接裝置相連。
11.經互感器接入式計量箱一般由進線開關、互感器安裝結構件、電能表專用接插件、聯合接線盒、出線塑殼斷路器、一次及二次導線等組成,聯合接線盒電壓引入線應單獨從進線開關出線端接入;
12.附加防竊電功能要求(技術條件專用部分)的計量箱應有相應的報警或本地跳閘控制裝置;
13.計量箱電源接入方式:單相電源接入為單相三線制;三相電源接入為三相五線制,電源導線與端子相別按相序左、中、右(上、中、下)排列;
14.開關接線按說明書要求正確接線;進線開關手柄不外露,出線開關手柄外露;多個表后斷路器并排排列時,相互間應有隔離絕緣板;
15.安裝費控外置型電能表的計量箱,應敷設外置費控開關控制線,其接線端應進行冷壓處理且其一端與斷路器控制端相連接;
16.單表位電能表接插件、電氣開關可采用一體化電氣結構型式;
17.壓接導線端頭應進行冷壓或搪錫處理。
表1.1.1 計量箱成套配置表
一、單表位計量箱 |
|||||||||||||||||||
序號 |
配置代號 |
基本設備配置 |
|||||||||||||||||
電能表 |
采集器Ⅱ |
進線開關 |
出線斷路器 |
||||||||||||||||
普通型 |
通訊模塊型 |
普通型 |
自動分閘、手/自合閘型 |
||||||||||||||||
1. |
配采集器 |
A1 |
● |
|
● |
● |
● |
|
|||||||||||
2. |
A2 |
● |
|
● |
|
● |
|
||||||||||||
3. |
A3 |
● |
|
● |
● |
|
● |
||||||||||||
4. |
A4 |
● |
|
● |
|
|
● |
||||||||||||
5. |
無采集器 |
B1 |
|
● |
|
● |
● |
|
|||||||||||
6. |
B2 |
|
● |
|
|
● |
|
||||||||||||
7. |
B3 |
|
● |
|
● |
|
● |
||||||||||||
8. |
B4 |
|
● |
|
|
|
● |
||||||||||||
二、多表位計量箱 |
|||||||||||||||||||
序號 |
配置代號 |
基本設備配置 |
|||||||||||||||||
電能表 |
進線室安裝 |
出線斷路器 |
|||||||||||||||||
塑殼斷路器 |
采集器Ⅰ |
共用電能表 |
分路隔離開關 |
普通型 |
自動分閘、手/自合閘型 |
||||||||||||||
9. |
導線連接式 |
A1 |
● |
● |
● |
|
|
● |
|
||||||||||
10. |
A2 |
● |
● |
● |
|
|
|
● |
|||||||||||
11. |
A3 |
● |
● |
|
● |
|
● |
|
|||||||||||
12. |
A4 |
● |
● |
|
● |
|
|
● |
|||||||||||
13. |
A5 |
● |
● |
|
|
● |
● |
|
|||||||||||
14. |
A6 |
● |
● |
|
|
● |
|
● |
|||||||||||
15. |
母排連接式 |
B1 |
● |
● |
● |
|
|
● |
|
||||||||||
16. |
B2 |
● |
● |
● |
|
|
|
● |
|||||||||||
17. |
B3 |
● |
● |
|
● |
|
● |
|
|||||||||||
18. |
B4 |
● |
● |
|
● |
|
|
● |
|||||||||||
19. |
B5 |
● |
● |
|
|
● |
● |
|
|||||||||||
20. |
B6 |
● |
● |
|
|
● |
|
● |
|||||||||||
三、經互感器接入式計量箱 |
|||||||||||||||||||
序號 |
配置代號 |
基本設備配置 |
使用對象 |
||||||||||||||||
電能表 |
專變終端/ |
互感器 |
公變集中器 |
進線斷路器 |
出線斷路器 |
||||||||||||||
21. |
專變 |
A1 |
● |
● |
● |
|
● |
● |
內置互感器,專變大用戶 |
||||||||||
22. |
A2 |
● |
● |
● |
|
● |
|
內置互感器,專變大用戶 |
|||||||||||
23. |
A3 |
● |
● |
● |
|
|
|
內置互感器,專變大用戶 |
|||||||||||
24. |
A4 |
● |
● |
|
|
|
|
外置互感器,專變大用戶 |
|||||||||||
25. |
公變 |
B1 |
|
|
● |
● |
|
|
內置互感器,公變 |
||||||||||
26. |
B2 |
|
|
|
● |
|
|
外置互感器,公變 |
|||||||||||
27. |
低壓 |
C1 |
● |
● |
● |
|
● |
● |
低壓動力、居民用戶 |
||||||||||
28. |
C2 |
● |
● |
● |
|
● |
|
低壓動力、居民用戶 |
表1.1.2多表位計量箱型式表
1. |
單相 |
型式代號 |
1排 |
2排 |
3排 |
下進下出 |
下進上出 |
上進上出 |
上進下出 |
2. |
X1 |
● |
|
|
● |
|
|
|
|
3. |
X2 |
● |
|
|
|
|
|
● |
|
4. |
X3 |
|
● |
|
● |
|
|
|
|
5. |
X4 |
|
● |
|
|
● |
|
|
|
6. |
X5 |
|
● |
|
|
|
● |
|
|
7. |
X6 |
|
● |
|
|
|
|
● |
|
8. |
X7 |
|
|
● |
● |
|
|
|
|
9. |
X8 |
|
|
● |
|
● |
|
|
|
10. |
X9 |
|
|
● |
|
|
● |
|
|
11. |
X10 |
|
|
● |
|
|
|
● |
|
12. |
三相 |
X1 |
● |
|
|
● |
|
|
|
13. |
X2 |
● |
|
|
|
|
|
● |
|
14. |
X3 |
|
● |
|
● |
|
|
|
|
15. |
X4 |
|
● |
|
|
● |
|
|
|
16. |
X5 |
|
● |
|
|
|
● |
|
|
17. |
X6 |
|
● |
|
|
|
|
● |
